Аппарат обезвоживания нефти БОН

Аппарат обезвоживания нефти БОН

Аппарат обезвоживания нефти БОН предназначен для разделения нефтеводных эмульсий путем укрупнения капель воды с последующим сбором и отводом жидкости. Перевод пластовой растворенной воды в пленочное состояние осуществляется на наклонной контактной поверхности. Стекание капель происходит за счет высокой плотности (выше, чем у углеводородов).

Подготовка товарной нефти производится перед транспортировкой, перевозкой или переработкой. Аппарат БОН применяется в составе комплексов подготовки нефти, оборудованных устройствами для очистки и сброса стоков.

Преимущества БОН

  • Ускорение процесса подготовки товарной нефти из добываемого сырца путем отделения пластовых флюидов.
  • Высокая технологическая надежность аппаратов.
  • При нестабильном составе сырца доводит нефтепродукт до требуемых показателей.
  • Возможность применения для подготовки нефти при нестабильном дебете скважины.
  • Аппарат пригоден для обезвоживания эмульсии с высоким содержанием газа, укомплектован специальной системой газоотведения.

Особенность конструкции БОН

БОН выпускается в трех модификациях:

  • предварительного обезвоживания добываемой нефти (БОН-П);
  • глубокой степени очистки сырца от воды (БОН-Г);
  • обессоливания, подразумевается удаление воды с высоким содержанием солей (БОН-С).

Выбор конструкции зависит от особенности обезвоживаемой эмульсии. При расчете аппарата учитывается особенность месторождения.

Эксплуатационные возможности аппаратов БОН

параметр единицы измерения тип аппарата
БОН-П БОН-Г БОН-С
производительность (объем воды, выделяемой из эмульсии) 1000 м3 0,8–1 0,5–0,8
содержание воды в нефти на входе/на выходе % >40/до 10 <40/до 0,5 <10/ до 0,5
концентрация содей мг/л     100

*объем до 200 м3;

**расчетное давление до 3 МПа;

***максимальная концентрация нефти в воде до 100 мл/г.

Корпус аппаратов обезвоживания нефти БОН – цилиндрический горизонтальный резервуар с эллиптическими днищами. Изготавливается из листовой стали сварной сборкой обечаек. Швы проверяются методом неразрушающего контроля.

Установка наземная, на лапы, стойки. Рама для транспортировки емкости монтируется на санные полозья. Возможно размещение аппарата в быстровозводимом утепленном блок-боксе.

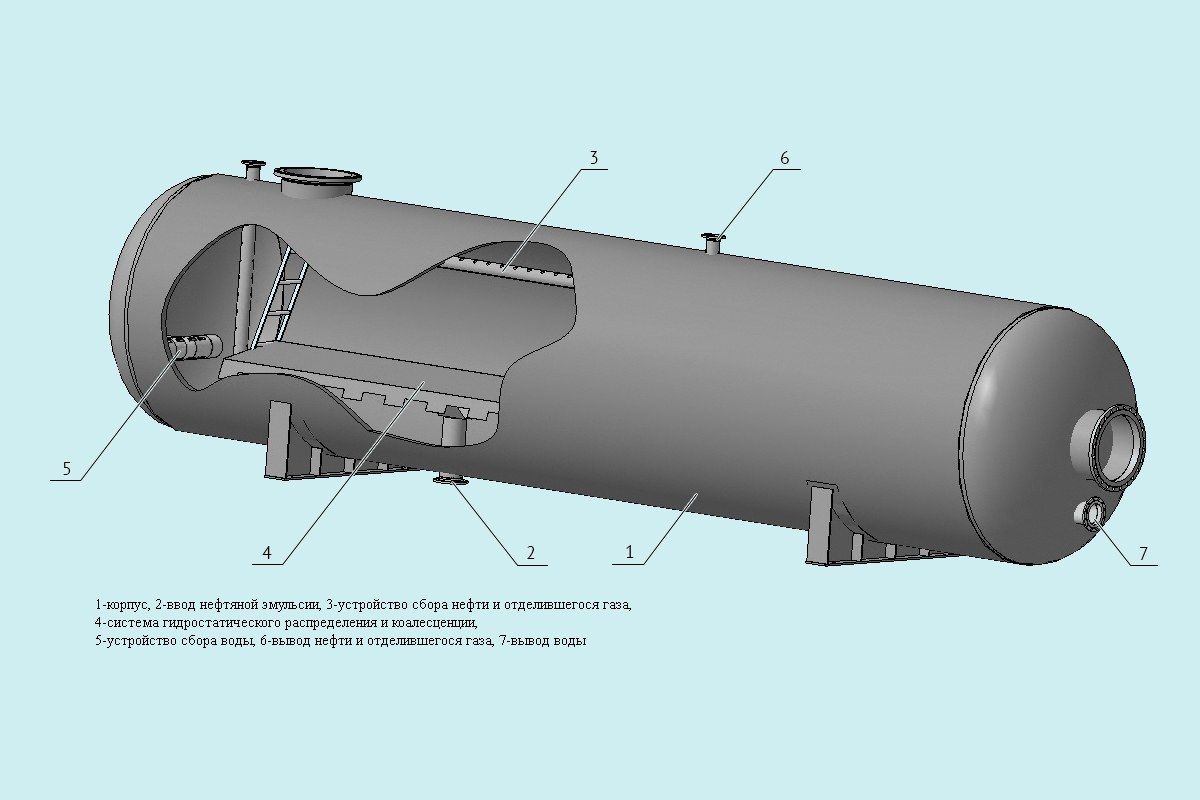

Для подачи эмульсии, вывода отделенной воды и фракционной нефти предусмотрены патрубки, штуцеры. Внутри емкости размещено устройство сбора нефти и отделившегося газа и система для каплеобразования и устройства сбора воды. В верхней части расположен смотровой люк для обслуживания аппарата. Аппарат оснащается фильтрами механической очистки.

Дополнительно предусмотрена установка:

  • приборов КИП;
  • насосного оборудования;
  • охранной системы;
  • лестницы;
  • площадки с ограждениями;
  • теплоизоляции;
  • контуров обогрева из самонагревающегося кабеля.

Емкости изготавливаются с соблюдением требований к сосудам высокого давления, из высокопрочных низколегированных марок сталей. Для защиты от коррозии применяются эмали и битумные мастики. Предварительно металл очищается с применением пескоструйной установки.

Процесс производства заключается в изготовлении заготовок для стенки, днищ, опор, люков. Далее основные и вспомогательные элементы свариваются при помощи автоматической или ручной сварки в единую конструкцию. Все швы проходят контроль качества. Готовые аппараты проходят регламентированные гидравлические испытания.
