Емкость подземная ЕП-40, ЕПП-40

Емкость подземная ЕП-40, ЕПП-40

ООО Завод РиНМ специализируется на производстве и прямых поставках потребителей емкостей подземных дренажных ЕП-40 / ЕПП-40 (Первый вариант – с подогревом жидкости (ЕПП-40), находящейся внутри, второй (ЕП-40) - без подогрева). Изготовление данных конструкций осуществляется в строгом соответствии с действующими нормативно-техническими документами, ТУ, ГОСТ.

Емкость подземная ЕП-40, ЕПП-40, востребованная продукция от завода-изготовителя

Подземные емкости ЕП-40 и ЕПП-40 используются различными компаниями, предприятиями и организациями, чья деятельность связана с производством, хранением, транспортировкой и реализацией различных видов нефтепродуктов, а также технической воды и иных агрессивных жидкостей (в том числе, легковоспламеняющихся  особо вязких). Данные модели резервуаров не предназначены для работы с газообразными средами, находящимися в сжиженном состоянии.

Стандартизация емкостей ЕП-40 и ЕПП-40

Параметр Номер
Процесс изготовления 52630
Основные техусловия 1415_004_466214309_008
Соответствие качества РРС.00-047039 RU.АВ17.по1286.

Устройство и конструктивные особенности емкостей ЕП-40/ЕПП-40

Конструкция емкостей идентична. Разница между модели заключается в наличии или отсутствии подогревателя. ЕП-40 и ЕПП-40 конструктивно — это металлические цельносварные сосуды. Они имеющие днища конической формы и оснащены люками, выполняющими одновременно функцию заливной горловины. Для обеспечения надежности и долговечности эксплуатации толщина металлических листов составляет 8 мм.

В случае предстоящей эксплуатации емкостей в условиях минусовых температур, для защиты от промерзания хранящейся жидкой среды резервуары комплектуют теплоизоляционным слоем.

Дополнительно устанавливается (по согласованию с заказчиком) вспомогательное оборудование:

  • устройства, обеспечивающие контроль уровня жидкости в емкости;
  • сигнальные датчики температуры, давления, расхода;
  • приборы для измерения температуры;
  • сигнальные устройства и т.п.

Основные технические параметры емкостей ЕП-40, ЕПП-40

Параметр Ед. изм. Показатель
Ø внутренний м 2
L, длина -/- 9,03
P Кгс/см 70
Верхняя и нижняя граница рабочих температур 0C -14,1… +79,9
Н, высота м 0,9 – 1,6
Т 0C 100
Категория опасности внутреннего содержимого 12.1.007-76 2; 3; 4
Параметры взрывоопасности 12_1_011 2А, 2В, не выше
Цикличность нагружение 1000
Учет особенностей местного климата 15150 УХЛ1 Т1
Уровень сейсмической устойчивость балл 6
Срок службы (расчетный) лет 20

Варианты изготовления емкостей ЕП/ЕПП-40 м3:

ЕП Стандартная комплектация. Каких-либо дополнительных устройств и систем не предусмотрено.
ЕПП

Модель дооборудована эффективно работающим подогревателем. С учетом конструктивных особенностей возможен один из вариантов:

1 – в качестве пароводяного водонагревателя используется трубчатый змеевик, с циркулирующим внутри теплоносителем;

2 – Внутри емкости закреплен электрокабель, который при подключении в сеть нагревается, разогревая жидкую среду

ЕПн Конструкция полностью изготавливается из нержавейки, что позволяет обеспечивать хранение питьевой воды.

Емкости по применению с учетом эксплуатационных температурных режимов, подразделяются на 3 категории:

Категория исполнения Температурный режим Примечание
1 -200С Листовая сталь, поковки, патрубки штуцеров, трубы змеевика
2 -400С
3 -600С

Используемые марки стали:

1 3сп 380
3Гпс 14637
20  -
2 16ГС 19281
09Г2С 4543
10Г2 8479
3 09Г2С 5520
10Г2С1 19281
10Г2 550

Особенности изготовления емкостей подземных ЕП-40/ЕПП-40 м³

Завод РиНМ – современное предприятие, которое имеет все сертификаты соответствия, позволяющие осуществлять процесс производства и последующей реализации емкостей данного типа.

В процессе производства применяются высококачественные материалы, выбор которых зависит, непосредственно, от планируемых условий эксплуатации, свойственных региону, таких как:

  • диапазон температур воздуха;
  • изменения и параметры рабочей среды.

В процессе сварки применяют следующие виды стали:

  • углеродистая;
  • низколегированная;
  • нержавейка.

Для повышения надежности и долговечности эксплуатации емкости, ее внутренняя и наружная поверхности подвергаются антикоррозийной обработке.

При организации транспортировки готовой емкости, с целью защиты поверхности от внешних механических нагрузок и климатического воздействия, готовое изделие снаружи покрывается слоем крафт бумаги повышенной прочности. Ее толщина должна быть не менее 9,0 мм.

Используемые штуцеры ЕП-40, ЕПП-40

Место установки Ø условного прохода, м Ру (кгс/см2) Примечание
Центральный проем 8 250 Для всех технологических мест предусмотрено наличие 1 штуцера
Насосный узел 7 250
Аварийное отверстие 1,5 -
Входной или выходной узлы 2/6,5 -
Вход пара 0,1 160
Уровнемер 0,15 160
Воздушник 0,1 400

Весь процесс производства, комплектации, хранения и транспортировки строго регламентирован. На заводе после окончания изготовления емкости особому контролю подвергаются:

  • правильность формирования и общее состояние швов, полученных после сварки;
  • оценка соответствия требованиям герметичности;
  • внешний осмотр;
  • проверка соответствия всех заданных техническими условиями на изготовление размеров;
  • испытания с помощью создания избыточного давления.
При поставке продукции обязательное требование – передача вместе с сопроводительной документацией Паспорта емкости и Сертификата соответствия.

Чтобы оформить заказ на изготовление емкости ЕП-40 (ЕПП-40) достаточно связаться с менеджером компании и подать соответствующую заявку. Опытный менеджер поможет определиться с выбором и приобрести требуемый вид емкости с учетом оптимального соотношения цены и качества.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ НАЗНАЧЕНИЕ
А люк
Б для насоса
В вход продукта
Г выход продукта
Д выход продукта аварийный
Е вход пара
Ж воздушник
З1, 2 для уровнемера
И для термопреобразователя

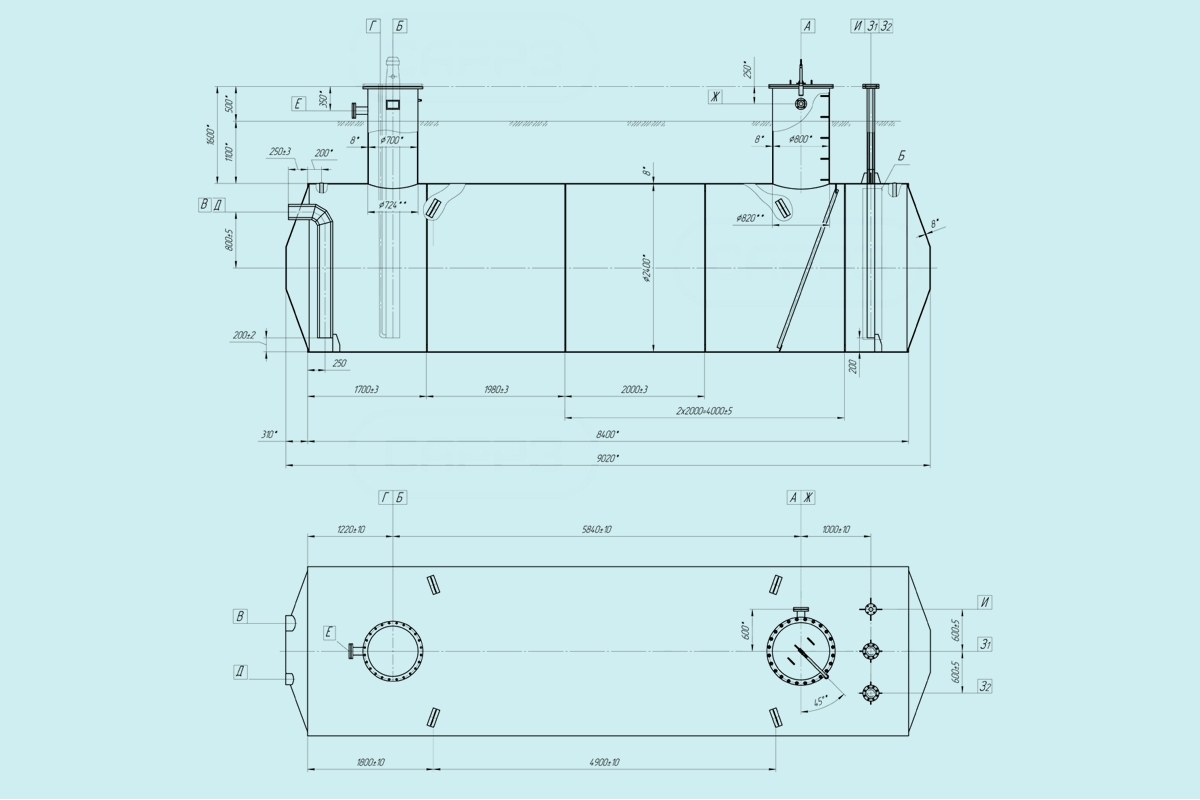

Чертежи

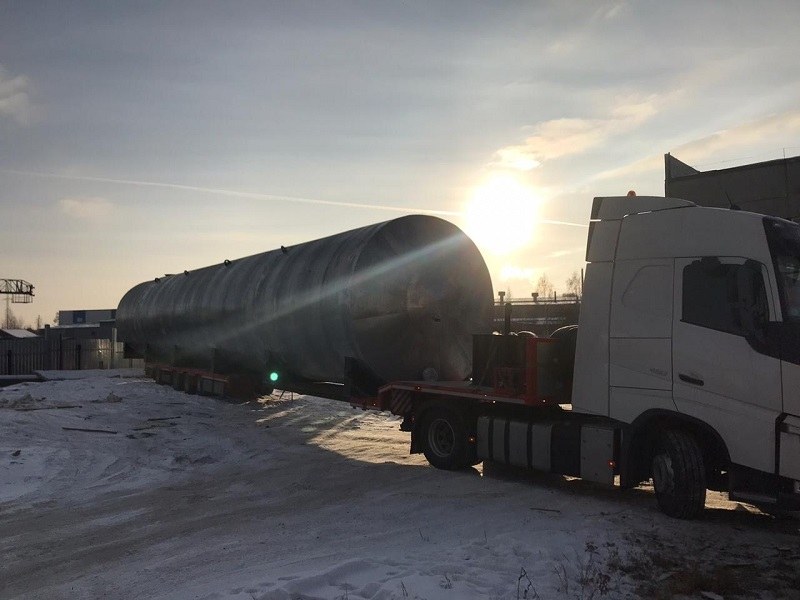

Доставка

Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.

Преимущества осуществления доставки при помощи нашей компании:

  • Работа только с проверенными временем подрядчиками
  • Четкое соблюдение сроков
  • Разумные цены
  • При необходимости, груз можно застраховать
  • Стоимость услуги рассчитывается индивидуально, в зависимости от региона доставки и объема груза.

Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.
