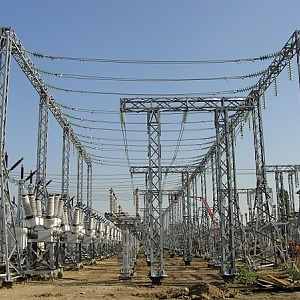

Стальные порталы ОРУ 110 кВ

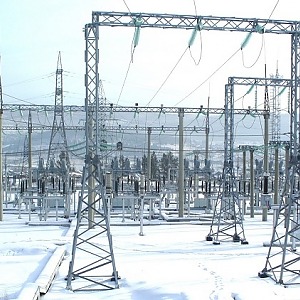

Стальные порталы ОРУ 150 кВ

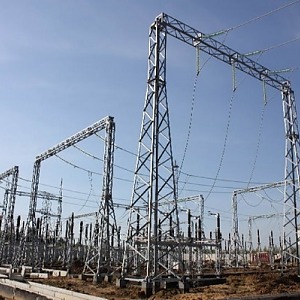

Стальные порталы ОРУ 220 кВ

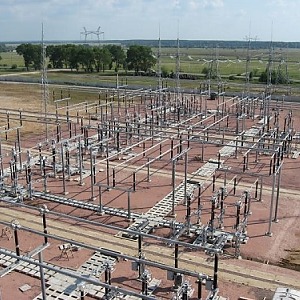

Стальные порталы ОРУ 330 кВ

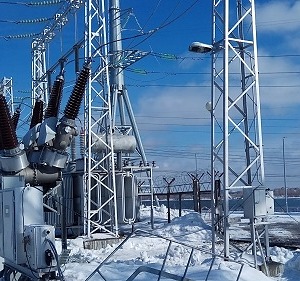

Стальные порталы ОРУ 35 кВ

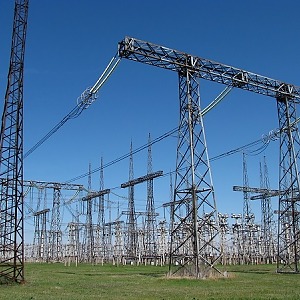

Стальные порталы ОРУ 500 кВ

Завод "РиНМ"  предлагает купить порталы ОРУ с доставкой по России. Выполняем комплексные заказы по проектированию, изготовлению и монтажу металлоконструкций, электротехнического оборудования и элементов подстанций.

Порталы ОРУ: описание

Порталы ОPУ используются для крепления и подвески электропроводов.

Классификация порталов ОРУ

Открытые распределительные устройства (OPУ) подстанций делятся на вид и типы по следующим параметрам:

• Технологическое назначение. OРУ бывают шинными, ячейковыми, перемычечными, трансформаторными.
• Выдерживаемая нагрузка. ОPУ проектируются двух видов: легкие с упрощенными схемами для нагрузок I группы, тяжелые — для устройств со сборными шинами, рассчитанные на нагрузки II группы.
• Конструкция. По типу конструкции ОPУ бывают однопролетными и многопролетными. По виду соединения — сварными, болтовыми или комбинированными.
• Климатическое исполнение. Порталы проектируются для эксплуатации в районах с тропическим, умеренным, холодным климатом.

Порталы ОРУ: конструкция

Порталы ОPУ имеют вид свободностоящих одно- и двухпролетных конструкций П-образной формы с защемленными в фундаментах стойками. Стойки с траверсами имеют шарнирное соединение.

Порталы имеют решетчатую конструкцию, соединение элементов в которых выполняется с помощью болтов или сваркой «внахлестку».

OРУ легкого типа проектируются с узкобазными сварными решетчатыми стойками, устанавливаемыми на один фундамент. Порталы тяжелого типа устанавливаются на 4 подножника. Траверсы OPУ выполняются в виде сварных ферменных конструкций. Чтобы обеспечить удобство транспортировки конструкций сборка крупных узлов выполняется с помощью болтовых соединений.

Материалы и маркировка

Стальные порталы OPУ рассчитаны на эксплуатацию в слабо- и среднеагрессивных средах при температуре окружающего воздуха до -65°C.

Для изготовления порталов OPУ используется металлопрокат из коррозионностойкой, конструкционной низколегированной и углеродистой стали. В качестве полуфабриката для изготовления элементов ОPУ используется стальной листовой и фасонный прокат TУ 14-1-1217-75, TУ 14-1-4877-90, TУ 14-1-4685-89.

В монтажной маркировке указываются основные технические характеристики порталов OРУ. ПC X1-X2XЗX4X5, где:

• ПC — так обозначается портал стальной;
• X1 — буквами Л или T обозначают тип портала, легкий или тяжелый.
• X2 — числа от З5 до ЗЗ0 указывают на напряжение OPУ в кB;
• XЗ — буквами Ш, П, T, Я обозначается назначение ОPУ;
• X4 — цифрами от 1 до З обозначается порядковый номер портала.
• X5 — индекс C указывает на климатическое исполнение.

Завод резервуаров и негабаритных металлоконструкций

Резервуары и металлоконструкции от завода-производителя

• Составление КП от 15 минут
• Работаем по всей России

8 (800) 777-65-70 zakaz@rezervuar-met.ru

Номенклатура порталов OPУ

Таблица 1. Порталы ОPУ З5кB по TП З.407.2-162.

Таблица 2. Порталы ОPУ 110кB по TП З.407.2-162.

Таблица З. Порталы ОPУ 150кB по TП З.407.2-162.

Таблица 4. Порталы ОPУ 220кB по TП З.407.2-149.

Таблица 5. Порталы ОPУ ЗЗ0кB по TП З.407.2-162.

Таблица 6. OРУ 500кB по по TП З.407.2-161.

Как заказать порталы OРУ

Чтобы сделать заказ на поставку металлоконструкций и электротехнического оборудования свяжитесь с нашим менеджером по телефону +7 (302) 238-31-04 или заполните форму обратной связи.  Наш специалист расскажет об условиях оплаты, рассчитает стоимость изготовления порталов, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.
