Резервуар горизонтальный РГС-60 м3

Резервуар горизонтальный РГС-60 м3

Резервуар горизонтальный РГС-60

Завод Резервуаров и Негабаритных Металлоконструкций принимает заказы на изготовление горизонтальных емкостей внутренним объемом 60 м3. Их используют для временного хранения жидких нефтепродуктов, запаса воды и химически неактивных растворов при атмосферном давлении.

Каждый установленный расширит резервуарный парк вашего предприятия при минимально возможных затратах. Конструкция наших изделий допускает возможность одновременной эксплуатации нескольких емкостей, соединенных между собой трубопроводами.

Общее описание

РГС-60 это металлический бак цилиндрической формы с одинарной или двойной стенкой, предназначенный для наземной, подземной или полузаглубленной установки. При варианте неполного заглубления верхняя часть резервуара должна быть засыпана грунтом.

Изготавливается из низкоуглеродистой, низколегированной или нержавеющей стали. Внутреннее пространство может быть единым объемом ил разделенным перегородками на несколько отсеков. В последнем случае один резервуар может быть использован для хранения нескольких продуктов в одной емкости, что снижает затраты на закупку оборудования и эксплуатацию.

При отсутствии перегородок внутри бака устанавливаются треугольные диафрагмы повышающие жесткость конструкции. Элементы обечайки свариваются между собой встык. Иногда для усиления корпуса конструкции РГС-60 комплектуется кольцами жесткости наваренными сверху, а соединительные швы при этом выполняются внахлёст.

Форма приварного днища соответствует выданному техническому заданию и может быть:

  • плоской без отбортовки ГОСТ 12623;
  • конической с отбортовкой ГОСТ 12622;
  • конической без борта ГОСТ 12620
  • в виде усеченного конуса ГОСТ 12621;
  • эллиптической с гнутым бортом или не отбортованной ГОСТ 12619.

Нужная конструкция днища выбирается проектантом в зависимости от будущих условий эксплуатации изделия. Типовые проекты и технические условия на изготовление горизонтальных резервуаров РГС-60 разработаны на основании ГОСТ 17032-2010.

Технические характеристики РГС-60

Горизонтальные стальные емкости, изготовленные на нашем предприятии, являются универсальными изделиями для хранения жидкости. Они предусматривают наземную (РГСн) или подземную (РГСп) установку, могут иметь одинарные и двойные стенки (РГСД). В зависимости от этого они имеют следующие рабочие параметры:

марка

геометрические размеры, мм

масса, кг

кол-во опор

длина

диаметр

толщина стенки

высота на опорах

высота технол. колодца

РГСн

10600

2800

4,0

4000

-

4000

4

РГСп

10600

2804

5,0

5000

2600

4300

4

РГСДн

10620

2810

4,0

4100

-

7000

4

РГСДп

10620

2814

6,0

-

2600

7400

-

Применяемый материал – сталь Ст3, 09Г2С или 12Х18Н10Т. Толщина металлопроката определяется расчетами на устойчивость и прочность, минимальная толщина по ГОСТ 17032-2010 составляет 4,0 мм. У емкостей, предназначенных для хранения агрессивных нефтепродуктов, толщина стенки может быть увеличена на 1-2 мм. Нержавеющая сталь марки 12Х18Н10Т применяется для изготовления баков под хранение питьевой воды и пищевых продуктов.

Оснастка

Для удобной и безопасной эксплуатации резервуары оборудуют:

  • лестницами и площадками;
  • ревизионными люками;
  • штуцерами для присоединения к внешним сетями;
  • воздушными трубками для соединения с атмосферой;
  • предохранительно-сбросным клапаном;
  • оборудованием для слива или откачки продукта.

Количество ревизионных люков не может быть меньше числа разделенных отсеков. По требованию заказчика внутри емкости может быть установлен пароводяной или электрический подогреватель, а бак покрыт слоем тепловой изоляции.

Для устойчивости бака при наземной установке в нижней части конструкции могут быть приварены стальные опорные стойки или установлены седловидные железобетонные ложементы. Подземное размещение допускает укладку емкости на утрамбованную песчаную подушку с последующей обратной засыпкой. При пучинистых и неустойчивых грунтах подземный резервуар следует устанавливать на плитный железобетонный фундамент.

Преимущества двойной стенки

Двухслойный корпус рекомендуется при подземной установке емкости. Кроме того, что такая конструкция имеет значительный запас прочности и долговечности, наличие двойной стенки позволяет автоматизировать процесс контроля и обнаружения утечки. Для этого между двух стенок закачивается инертный газ и устанавливается датчик давления. В случае падения параметров газа датчик даст сигнал о нарушении целостности металла.

При наличии перегородок для разделения на отдельные отсеки, то между ними так же монтируются двойные стенки. Для защиты от коррозии все металлические элементы резервуаров и оснастки, изнутри и снаружи, покрываются двумя слоями полимерной краски по грунту. Стоят такие баки выше, но дополнительные затраты полностью оправданы высоким уровнем надежности.

Выполнение заказа

Для получения дополнительной информации и помощи в определении оптимальной конструкции позвоните в нашу компанию. Квалифицированный специалист поможет вам составить техническое задание и определит предварительную стоимость. Документацию можно отправить в наш адрес по электронной почте или факсу.

После этого будет разработан эскизный проект и предоставлен точный сметный расчет, на основании которого заключается договор на изготовление горизонтального стального резервуара объемом 60 м3.

Готовое изделие будет доставлено по указанному адресу и может быть смонтировано силами изготовителя. После окончания монтажа и проведения гидравлических испытаний заказчику выдается технический паспорт резервуара и гарантийные обязательства завода.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

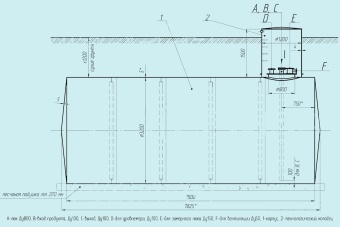

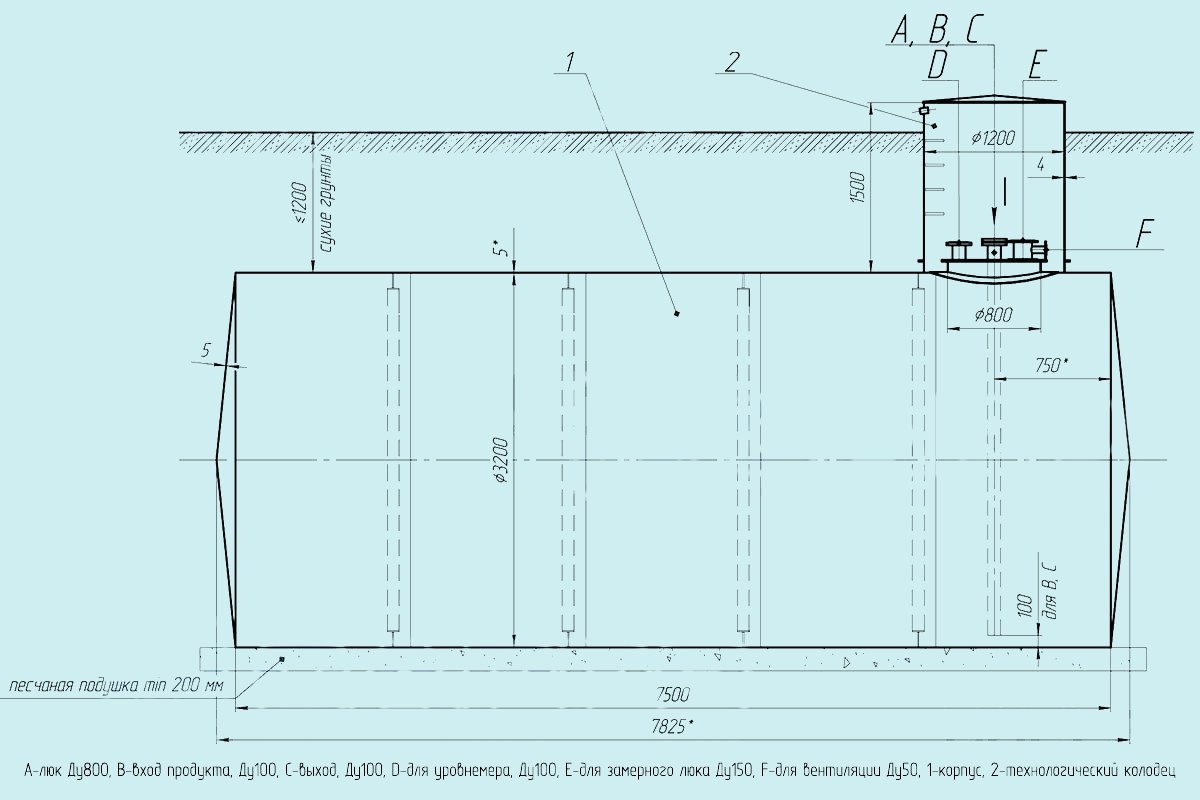

Чертежи

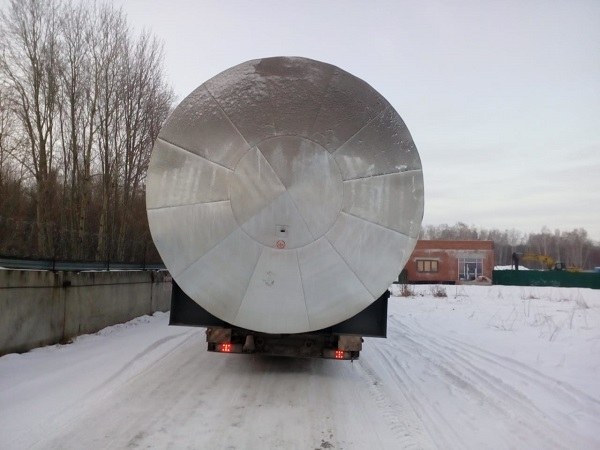

Доставка
