Резервуар горизонтальный РГС-63 м3

Резервуар горизонтальный РГС-63 м3

Резервуар горизонтальный РГС-63м3

Резервуар горизонтальный РГС-63м3 предназначен для размещения жидких веществ: нефтепродуктов, кислоты, щелочи, воды (технического или питьевого назначения). Такие емкости изготавливаются из различных марок стальных сплавов (09Г2С, Ст3Сп, 12Х18Н10Т). Выбор материала зависит от предполагаемых характеристик вещества, для которого изготавливается изделие. Представленная продукция в основном используется на объектах нефтегазовой отрасли. Приобрести представленный товар предлагает «Завод Резервуаров и Негабаритных Металлоконструкций». Доставка продукции выполняется по всей территории Российской Федерации и странам СНГ.

Особенности, характеристика

Резервуар горизонтальный РГС-63м3 изготавливаются с соблюдением требований следующих стандартов: ГОСТ 12619-78, ГОСТ 12620-78, ГОСТ 12621-78, ГОСТ 12622-78, ГОСТ 12.1.007-76.

Данные изделия выпускаются в форме цилиндра, днище выполнено в виде плоского основания или имеет коническую форму (определяется условиями будущей эксплуатации, величиной предполагаемого давления). Представленные резервуары по заказу клиента оснащаются обручами жесткости (такая конструктивная особенность позволяет сохранить геометрии изделия неизменной в течение всего времени его эксплуатации).

В комплектацию входят: штуцеры, патрубки, люки. Они устанавливаются согласно конструкторским размерам, представленных в проектной документации к изделию. Данные приспособления предназначаются для слива, набора рабочей жидкости, монтажа технологических приборов и датчиков, а также для осмотра и удаления загрязнений на внутренней части резервуара.

Таблица1. Штуцеры и люки

Аббревиатура

Применение

ДУ, мм

РУ, кгс/м2

Габариты вылета, м

Л

Люковой вход

800

-

0,35

А

Впуск жидкости

100

10

0,25

Б

Слив жидкости

125

10

0,25

В

Впуск сетевой жидкости

50

10

0,2

Г

Слив сетевой жидкости

50

10

0,2

Д

Дренажный штуцер

50

10

0,2

Е

Воздушный штуцер

100

-

0,3

Ж

Штуцер для замера уровня жидкости внутри емкости

50

10

0,25

И

Штуцер для подачи пара для паровой подушки

20

10

0,25

К

Переливной штуцер

200

10

0,25





Таблица 2. Технические характеристики

Параметры

Значения

Кубатура, м3

63

Вариант расположения

Над землей (РГСН)

Под землей (РГСП)

Конструкция

Одностенный (РГС)

Двустенный (РГСД)

Разделение на камеры

Однокамерный и многокамерный

Величина плотности рабочей жидкости, т/м3

не более 1,3

Величина рабочего давления, кгс/м2

0,1-0,7

Величина рабочей температуры, 0С

от -65 до +90

Используемый материал (стальной сплав)

09Г2С, Ст3Сп, 12Х18Н10Т

Установка подогревательной системы

по заказу клиента

Установка теплоизоляционной защиты

по заказу клиента

Гарантийный срок эксплуатации, год

не менее 20

Габариты емкости (диам*дл*ш*в), м

3,222*10,048*3,22*3,635

Сейсм. устойчивость

Не более 7 балов



По заказу клиента РГС-63м3 оснащаются системой подогрева и теплоизоляционной защитой корпуса. Такая модернизация позволяет эксплуатировать представленную продукцию при низких температурных показателях окружающей среды. Система подогрева имеет форму змеевика, который укладывается внутри емкости. Мощность погружаемых электрических элементов подогрева выбирается в зависимости от требований заказа.

Для емкостей РГСН устанавливаются опорные элементы, при помощи которых резервуар жестко крепится к фундаментному основанию. Подземные изделия укладываются на специально подготовленную и утрамбованную подушку из песка.



Разновидности

Завод Резервуаров и Негабаритных Металлоконструкций изготавливает резервуары горизонтальные РГС-63м3  следующих разновидностей:

  • наземного размещения, по заказу клиента данные изделия могут получать дополнительную теплоизоляцию. Таким образом, содержимое емкости может дольше сохранять необходимую температуру. Теплоизоляция набирается из матов минеральной ваты и закрывается при помощи оцинкованных листов.
  • подземного размещения, такая продукция проходит специальную обработку наружной поверхности при помощи антикоррозийных и гидроизоляционных веществ. Емкость монтируется так, чтобы ее горловина возвышалась над поверхностью земли, таким образом, обеспечивается свободный доступ к внутренней части резервуара;
  • многокамерной конструкции, такие изделия применяются для хранения нескольких продуктов. Благодаря использованию двухсторонних отсеков, которые заполняются жидкостными или газообразными веществами, обеспечивается максимальный уровень герметичности;
  • с двойной стенкой, данная продукция предназначена для хранения опасных  веществ. Полость между стенками заполняется жидкостными или газообразными веществами.

Особенности изготовления

Корпус емкости производится из обечаек, которые сворачиваются и соединяются при помощи сварки, шов накладывается с внутренней и наружной стороны. Днища (плоской и конической формы) изготавливаются при помощи электрических валков, и методами прессования и фланжирования.

Проведение сварочных работ переходит в зачистку швов и других поверхностей, далее производится наружная обработка антикоррозийными составами.

Готовые изделия проходят испытание давлением (20 кгс/м2)

Быстро подобрать необходимый товар позволяет представленный на сайте каталог изделий.   Оформление заказа выполняется оперативно в точно указанные сроки. Клиент может самостоятельно выбрать удобный ему способ доставки из предложенных вариантов на сайте нашей компании. Выполняется обязательная проверка качества отпускаемой продукции. Все категории товара проходят сертификацию. Предлагается гибкая система скидок для постоянных и оптовых покупателей.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

Л

люк-лаз

А

вход воды

Б

выход воды

В

вход сетевой воды

Г

выход сетевой воды

Д

дренаж

Е

воздушник

Ж

уровнемер

И

пар на паровую подушку

К

перелив

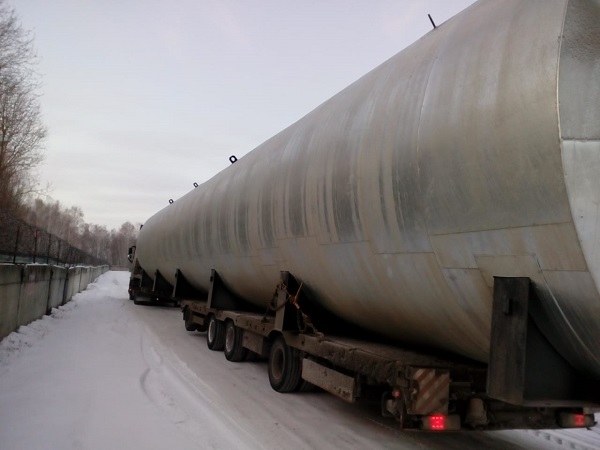

Доставка
