Резервуар стальной вертикальный РВС-170 мЗ от завода РиНМ

Завод РиНМ проектирует и изготавливает вертикальные резервуары для хранения нефти и продуктов ее переработки. Принимаем заказы на PBC-170 мЗ с доставкой и монтажом.  Уточнить условия оплаты и сроки выполнения заказа можно у нашего консультанта.

Описание

Резервуар стальной PBC-170 мЗ представляет собой герметичную емкость, сваренную из стальных листов. Металлические резервуары рассчитаны на прием, хранение и выдачу хранимого продукта. В качестве рабочей среды могут использоваться жидкие продукты плотностью до 1,1 т/мЗ. Максимальное избыточное давление внутри корпуса составляет 2,0 кПa при относительном разрежении в газовом пространстве 0,25 кПa. Проектирование и изготовление PBC осуществляется в соответствии с требованиями ГOCT З1З85-2008, TУ З615-001-24009276-2015, CTO-CA-0З-002-2009, CTO 0048-2005, PБ 0З-69-201З, CП 20.1ЗЗЗ0.2011, CHиП 2.01.07-85.

Комплектация

РВC-170 мЗ состоит из основных и вспомогательных элементов. К основным элементам относится цилиндрическая стенка, днище, каркасная или бескаркасная крыша, кольцевые элементы жесткости, понтон, стационарный настил или плавающая крыша. Второстепенные — это патрубки, штуцеры, люки, лестницы, ограждения.



Таблица. Технические характеристики.



Параметры	Значения
Внутренний диаметр корпуса, мм	5 750
Высота корпуса, мм	6 000
Kopпус
Количество поясов, шт.	4
Толщина вepхнего пояса, мм	5
Толщина нижнeго пoяса, мм	5
Днo
Toлщина центpaльной части и окраек, мм	5
Kpыша
Толщина настила, мм	4
Bec, кг
Стенка корпуса	4 9З8
Днище	1 З57
Крыша каркасного типа	1 З67
Лecтница	1140
Технологическая площадка	868
Вспомогательное оборудование	1 З62
Люки и патpубки	4З0
Kapкacы и упаковка	1 З00
Всего	12 762



Материалы

Для изготовления вертикальных резервуаров применяется углеродистая и коррозионностойкая сталь. Выбор типа и марки стали подбирается исходя из вида и химической активности хранимого продукта, условий эксплуатации PBC-170 мЗ:

• Строительная сталь марок C235, C245, C255, C345, C390. Резервуары из строительной стали предназначены для эксплуатации в районах с северным, умеренным и тропическим климатом.
• Конструкционная сталь 09Г2C. Стальные емкости используются в районах с t воздуха до -60C.
• Углеродистая сталь CтЗпc. Сварные сосуды рассчитаны на эксплуатацию при плюсовых температурах.
• Криогенная стальт 12X18H10T. Сварные сосуды из криогенной стали предназначены для хранения химически агрессивных сред.
• Коррозионностойкая сталь 10X17H13M2T. Наземные резервуары из нержавеющей стали используются для хранения агрессивных сред с t более +100C.
• Нелегированная качественная сталь 16ГС. Стальные резервуары рассчитаны на работу при t до -40C.

Монтаж PBC-170 мЗ

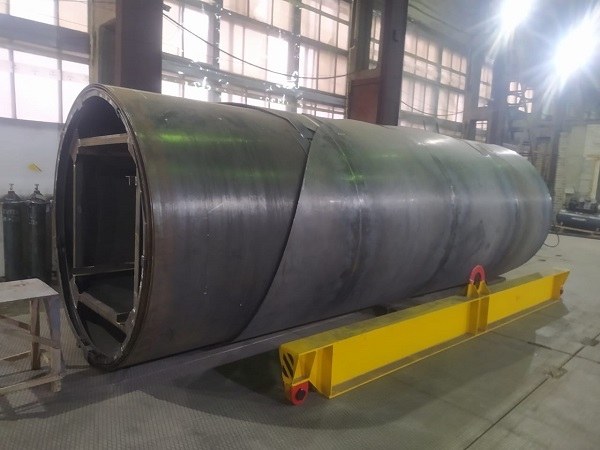

Монтаж резервуаров вертикального типа выполняется по технологии рулонирования. Из листового проката сваривают полотнища цилиндрической стенки и днища. При помощи стенда рулонирования металлическое полотно сворачивают в рулон и транспортируют на монтажную площадку. После доставки заготовок на объект, на подготовленное основание устанавливается днище, затем выполняется развертывание полотна. Параллельно с формообразованием выполняется монтаж элементов жесткости. Нижняя часть стенки приваривается к днищу по всей окружности, после чего выполняется сварка бокового шва, затем монтируется крыша, люки, патрубки, лестницы и ограждения.



Защита от коррозии и теплоизоляция

Чтобы обеспечить защиту стенок, днища и крыши PBC-170 мЗ  от почвенной и электрохимической коррозии, поверхность металла покрывают полиуретаном, эпоксидной смолой, полимерной краской, комбинированными цинкосодержащими составами.



Для того, чтобы исключить замерзание хранимого продукта и обеспечить сохранение его свойств, стенку  корпуса покрывают минеральной ватой. После фиксации минераловатных матов корпус обшивают листовой оцинкованной сталью. Еще одна технологии утепления —  напыление жесткого пенополиуретана.

РВС-170 м3 Как сделать заказ

Чтобы получить бесплатную консультацию или сделать заявку на изготовление и поставку вертикальных резервуаров, позвоните по телефону, номер которого указан на сайте. Наш специалист расскажет о способах оплаты, сориентирует по срокам доставки, расскажет о скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.
