МАРМ Малый автодорожный разборный мост

МАРМ Малый автодорожный разборный мост

МАРМ Малый автодорожный разборный мост

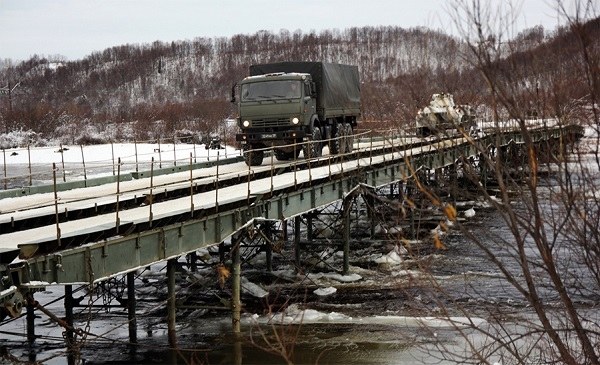

Конструкции мостовых сооружений многоразового использования широко используются в строительстве автодорог, при восстановлении разрушенных участков трасс и для организации временных или долгосрочных переправ и проездов в местах развязки движения. Их применение значительно сокращает период монтажных работ, а следовательно, снижает материальные затраты. Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить унифицированный сборочный комплект малого автодорожного разборного моста (МАРМ) по оптимально невысокой цене – по специальному предложению производителя.

Описание МАРМ

Комплекты малых разборных автодорожных мостов состоят из группы опор и секций пролетного строения. Дополнительно в комплектацию включены: оснащение и инструменты для сборочных работ и монтажа, транспортировочные приспособления. В случаи присоединения в эстакады в дополнение идут детали сопряжения с мостовыми сооружениями других конструкций.

Из стандартного набора массой около 150 тонн собирают металлоконструкцию общей протяженностью 118, 2 метра, с длиной пролета 9300 мм. Ширина проезжей части составляет 4200 мм. Высота пролетов до 5000 мм. Пропускная способность грузов до 50 т. Длина моста регулируется количеством пролетов. Завод РиНМ принимает заказы на разборные мосты МАРМ длиной, кратной размеру пролетов с учетом берегового сопряжения.

Элементы конструкции и материал

Для изготовления стальных элементов МАРМ используют низколегированные, устойчивые к температурным перепадам, с хорошей свариваемостью стали: 09Г2С, 10Г2, 10Г2С1Д, 15ХСНД.

Таблица 1. Элементы пролетного строения МАРМ

Элемент

Описание

Секции пролетного строения

Металлоконструкция из балок: 2 главных несущих, 3 промежуточных, продольных, 2 поперечных, на торцах, с полками из уголка (под крепление деформационных щитов), 9 промежуточных (основание для мостового полотна). Материал: стальной прокат. Усиление из ребер жесткости и диафрагмы

Концевые секции берегового соединения (аппарели)

Сварная конструкция: с одного конца адоптирована под присоединение к пролетному строению и состоит из таких же балок и усиления. Опорная часть выполнена из стальных листов с технологическими отверстиями для посадки на анкерные сваи, на которые крепят береговой блок

Деформационный щит

Деталь перекрытия проезжей части между торцами секций. Материал: швеллеры, листовая сталь, перемычки, уголки-ограничители. Оборудован ручкой для переноса.

Такелажные узлы

Включают муфты и крепежные детали для стяжки промежуточных и концевых секций пролетного строения в поперечных плоскостях.

Колесоотбои

Сварной стальной короб, усиленный диафрагмами. Ограничивает ширину под проезд. Является местом расположения гнезд под перила. Устанавливается на пролетное строение с помощью трубных стержней, приваренных к диафрагме

Ограждение перильное

Стальные стойки и перила с заполнением из пенькового каната

Сборка производится на болты М24, длиной 90 мм. Для строповки предусмотрены петли. Посредством цапф и серег осуществляется крепление пролетных строений и аппарелей к опорам. Опоры малого разборного автодорожного моста – это плоские стальные рамы из 4 стоек, принимающие и передающие нагрузки от конструкции на грунт.

Таблица 2. Элементы группы опор МАРМ

Элемент

Описание

Промежуточные опоры

Состоят из двух идентичных блоков. Основные детали: ригели, стойки, рамы поперечных связей, башмаки с распорками, штыри.

Ригель

Является опорной поверхностью для цапф пролетного строения. Материал – уложенный в горизонтальной плоскости стальной трубный прокат, d=180 мм. На концах трубы приварные стаканы того же диаметра для крепления стоек

Стойки промежуточных опор

Материал – стальной трубный прокат, d=146 мм, с отверстиями для крепления с ригелем. Высота стоек: 2140, 3040, 4080 мм

Стойка соединения с башмаком

Имеет приваренную проушину с отверстием. D трубы – 114 мм

Береговые опоры

Состоит из 2 идентичных соединенных блоков. Основные детали: стойки, ригели, башмаки, закладные штыри, штыри, рамки, стойки.

Стойки береговой опоры

Имеет приваренную двущекую проушину с отверстием. D трубы – 146 мм

Рамка поперечных связей

Конструкция, состоит из 4 стаканов, из трубы d=180 мм, диагональных связок и распорок, расположенных горизонтально. Является функциональным узлом в обоих видах опор

Башмаки

Крепятся к стойкам на шарниры, для возможности монтажа с горизонтальным с уклоном. Конструкция состоит из стальной плиты с продольными рёбрами. Усиление сцепки с грунтом – приварные диафрагмы и ребра жесткости.

Закладные штыри

Материал – стальной прокат квадратного профиля, с конусностью с одной стороны, и отверстием под крепление с другой.  Функция – защита от складывания береговых опор при монтаже

Для обеспечения надежности мостового сооружения в сборе используются гибкие связи из тросов и цепей с замками.

Преимущества малых автодорожных разборных мостов от Завода РиНМ

Предложение Завода Резервуаров и Негабаритных Металлоконструкций купить МАРМ является выгодным по цене и интересным по техническим возможностям предприятия. Мы предлагаем:

  • разработку проекта под условия заказчика;
  • полный цикл изготовления, что повышает ответственность производителя;
  • изделия, произведенные по аттестованной технологии, из сертифицированных материалов;
  • организацию доставки до места установки;
  • сопроводительные документы, включающие: протоколы контроля качества, сертификаты соответствия, спецификации, схемы и инструкции сборочных работ

Завод РиНМ на протяжении нескольких лет подтверждает репутацию надежного производителя металлоконструкций. Изделия имеют полную комплектацию. Наши цены являются лучшими на рынке разборных мостовых сооружений. Это достигается грамотной организацией производства, использованием нового оборудования и применением современных технологий. Заказать малые разборные автодорожные мосты МАРМ можно по телефону, заполнить форму опросного листа или направить техническое задание на наш электронный адрес.
